Série CBES

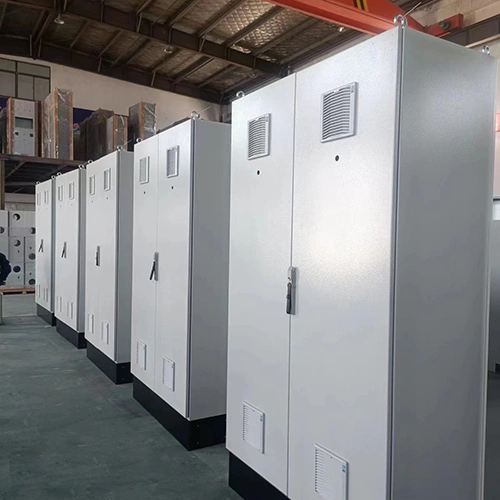

Armoire Autoportante

  • Niveau de protection : IP55 (selon GB 4208 / IEC 60529), adapté aux environnements extérieurs ou humides.
  • Le châssis principal est réalisé en profil acier cinq plis avec soudure complète, garantissant une grande résistance structurelle et une rigidité élevée du coffret.
  • Une barre de renfort tubulaire rigidifie le panneau de porte et peut également servir à fixer des composants électriques en combinaison avec la cornière de montage porte.

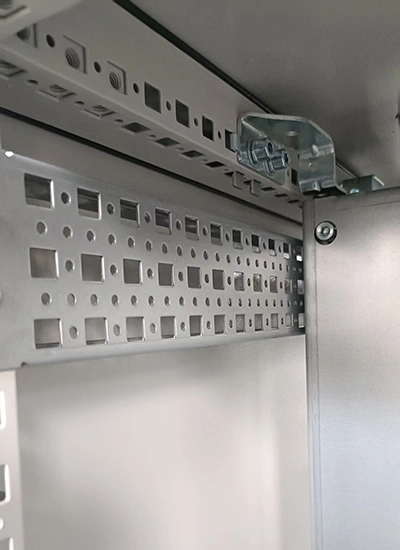

  • Les perforations modulaires de 25 mm sur le châssis offrent une compatibilité étendue et une flexibilité de montage des composants.

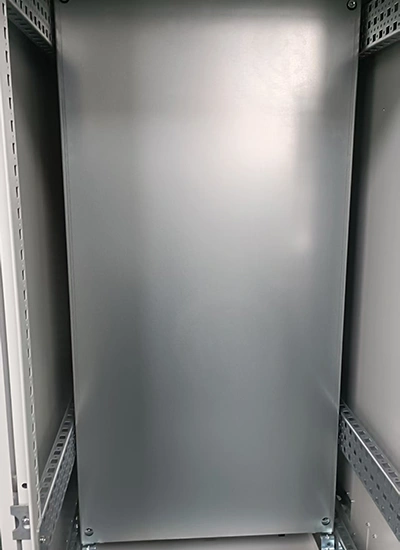

  • La plaque de montage galvanisée est équipée de coulisseaux nylon permettant une insertion frontale le long des rails de guidage. Les rebords pliés en U sur les deux côtés améliorent la rigidité et facilitent la manipulation.
Spécifications techniques
Modèle Dimensions Modèle Dimensions
H (mm) l (mm) P (mm) H (mm) l (mm) P (mm)
CBES 10060 30 1000 600 300 CBES 18080 30 1800 800 300
CBES 10060 40 1000 600 400 CBES 18080 40 1800 800 400
CBES 10080 30 1000 800 300 CBES 18080 50 1800 800 500
CBES 10080 40 1000 800 400 CBES 18080 60 1800 800 600
CBES 12080 30 1200 800 300 CBES 180100 40 1800 1000 400
CBES 12080 40 1200 800 400 CBES 180100 50 1800 1000 500
CBES 120100 30 1200 1000 300 CBES 180100 60 1800 1000 600
CBES 120100 40 1200 1000 400 CBES 180100 80 1800 1000 800
CBES 120120 30 1200 1200 300 CBES 180120 40 1800 1200 400
CBES 120120 40 1200 1200 400 CBES 180120 50 1800 1200 500
CBES 14060 30 1400 600 300 CBES 180120 60 1800 1200 600
CBES 14060 40 1400 600 400 CBES 180120 80 1800 1200 800
CBES 14080 30 1400 800 300 CBES 20060 30 2000 600 300
CBES 14080 40 1400 800 400 CBES 20060 40 2000 600 400
CBES 140100 30 1400 1000 300 CBES 20060 50 2000 600 500
CBES 140100 40 1400 1000 400 CBES 20060 60 2000 600 600
CBES 140120 30 1400 1200 300 CBES 20080 30 2000 800 300
CBES 140120 40 1400 1200 400 CBES 20080 40 2000 800 400
CBES 16060 30 1600 600 300 CBES 20080 50 2000 800 500
CBES 16060 40 1600 600 400 CBES 20080 60 2000 800 600
CBES 16080 30 1600 800 300 CBES 20080 80 2000 800 800
CBES 16080 40 1600 800 400 CBES 200100 30 2000 1000 300
CBES 160100 30 1600 1000 300 CBES 200100 40 2000 1000 400
CBES 160100 40 1600 1000 400 CBES 200100 50 2000 1000 500
CBES 160120 30 1600 1200 300 CBES 200100 60 2000 1000 600
CBES 160120 40 1600 1200 400 CBES 200100 80 2000 1000 800
CBES 18060 30 1800 600 300 CBES 200120 40 2000 1200 400
CBES 18060 40 1800 600 400 CBES 200120 50 2000 1200 500
CBES 18060 50 1800 600 500 CBES 200120 60 2000 1200 600
CBES 18060 60 1800 600 600 CBES 200120 80 2000 1200 800
Armoire Autoportante
Armoire Autoportante
Armoire Autoportante
Configurations
  • Une plaque de montage galvanisée
  • Deux cornières de montage porte
  • Une pochette porte-documents
  • Deux montants verticaux de fixation
  • Porte avant simple avec panneau arrière
  • Indice de protection : IP55
  • Traitement de surface : primaire phosphatant + peinture poudre extérieure
  • Coloris : RAL7032 / RAL7035
  • Matière : acier laminé à froid, inox 304 en option
  • Épaisseurs : Châssis (profil acier cinq plis) : 1,5 mm; porte : 2,0 mm; plaque de montage galvanisée : 2,5 mm

Oui. Les étagères disposent de positions de réglage multiples, permettant une organisation flexible des équipements installés.

L’indice de protection est IP54, offrant une protection contre les poussières et les projections d’eau. Elles peuvent être utilisées en extérieur non sévère. Pour une exposition prolongée à des conditions difficiles (pluie battante, poussières fortes), des mesures de protection supplémentaires sont recommandées.

Oui. Des solutions sur mesure sont possibles afin de répondre aux exigences spécifiques de dimensions et de configuration.
