La différence de coût dépend des exigences spécifiques du projet, telles que les dimensions, les matériaux utilisés ou les fonctionnalités demandées. Chaque demande fait l’objet d’une étude technique et économique afin d’établir un prix adapté.

Le délai standard entre la commande et l’expédition est généralement de 2 à 3 semaines. Les projets complexes ou les productions en grande série peuvent nécessiter un délai supplémentaire, en fonction de la planification de fabrication.

Les enveloppes sont principalement fabriquées en acier laminé à froid ou en acier inoxydable. Les composants internes sont sélectionnés selon les spécifications techniques, les performances attendues et les conditions d’exploitation.

Les principales opérations de fabrication comprennent : découpe de tôle (cisaillement ou découpe CNC), poinçonnage CNC, pliage sur presse plieuse CNC, emboutissage, fonderie sous pression, soudage, traitement de surface, assemblage mécanque et électrique.

L’armoire de commande à structure multi-plis (9 plis) est recommandée. Sa conception renforcée améliore à la fois la rigidité mécanique et l’étanchéité, permettant d’atteindre un indice de protection IP55 ou supérieur. Elle est particulièrement adaptée aux environnements industriels poussiéreux ou soumis à des vibrations importantes.

Une armoire standard peut généralement supporter une charge allant jusqu’à 200 kg. La capacité réelle dépend toutefois de plusieurs paramètres : épaisseur de la tôle, conception de la structure interne, renforts et accessoires utilisés. Les armoires fabriquées en acier laminé à froid de forte épaisseur, avec châssis renforcé, peuvent supporter des charges plus élevées. Les spécifications techniques doivent être prises en compte avant l’installation d’équipements lourds.

Un indice de protection IP54 offre une protection limitée contre les poussières et les projections d’eau. Une utilisation extérieure de courte durée est possible dans des environnements peu exposés (absence de fortes pluies, de gaz corrosifs ou de poussières excessives). Pour une installation extérieure permanente, il est recommandé d’opter pour une armoire avec un indice IP56 ou supérieur, offrant une meilleure protection contre l’eau et les poussières.

Oui, la fabrication sur mesure est possible. Les dimensions peuvent être adaptées à l’espace d’installation et à l’implantation des équipements. Les finitions standard sont RAL 7032 et RAL 7035 avec peinture texturée. D’autres couleurs, telles que le blanc ou le noir, peuvent être réalisées sur demande.

Oui. L’intérieur est conçu avec des trous de montage modulaires, et la disposition des montants, montants verticaux et traverses offre des chemins de câbles clairs et des ouvertures modulaires, ce qui rend l’installation des équipements pratique.

La porte peut généralement s’ouvrir jusqu’à 130°, ce qui facilite l’exploitation et la maintenance des équipements internes.

Les matériaux disponibles incluent l’acier carbone et l’acier inoxydable. Les armoires en acier carbone sont revêtues par peinture poudre après traitement de phosphatation, tandis que les armoires en inox reçoivent une finition brossée.

Oui. Les options de personnalisation incluent différents types d’ouverture de porte, les dimensions et la configuration interne, par exemple portes double peau ou porte extérieure avec vitrage en verre trempé.

L’armoire de type PS est une armoire à profil neuf pliages avec structure de châssis. Elle dispose de panneaux latéraux démontables, permet l’assemblage d’armoires en batterie et offre une capacité de charge plus élevée, mais son coût est légèrement supérieur. L’armoire de type ES, également appelée armoire cinq pliages, est formée d’un seul tenant avec panneaux latéraux non démontables. Elle ne peut pas être couplée et est généralement plus économique.

Comme l’armoire PS possède des panneaux latéraux démontables, ses performances d’étanchéité sont légèrement inférieures à celles de l’armoire ES, ce qui la rend moins adaptée aux applications nécessitant un niveau d’étanchéité très élevé.

La méthode d’installation par appui inférieur est recommandée. Comparée aux approches de montage traditionnelles, elle permet de réduire le temps de pose et d’améliorer l’efficacité d’installation.

Oui. L’armoire peut être personnalisée en hauteur, largeur et profondeur selon les exigences d’installation.

L’enveloppe est réalisée en tôle d’acier laminé à froid de haute qualité. Après décapage, phosphatation et revêtement poudre électrostatique, elle présente une forte résistance à la corrosion et convient à divers environnements industriels.

Oui. Le coffret mural de la série CBAK offre une disposition interne flexible. Le coffret standard réserve un volume interne suffisant et la position de la plaque de montage peut être ajustée selon les besoins, permettant l’installation de différents types d’équipements électriques complexes.

Dans le secteur des télécommunications, les coffrets muraux des séries CBAE (CBST) conviennent à l’installation d’équipements d’edge computing compacts utilisés dans les stations de base de communication. Le joint d’étanchéité de porte assure une protection IP65 fiable, tandis que les bords rainurés du coffret empêchent efficacement l’infiltration de poussière et d’eau, garantissant un fonctionnement stable des équipements de communication en environnements extérieurs exigeants.

Oui. Les étagères disposent de positions de réglage multiples, permettant une organisation flexible des équipements installés.

L’indice de protection est IP54, offrant une protection contre les poussières et les projections d’eau. Elles peuvent être utilisées en extérieur non sévère. Pour une exposition prolongée à des conditions difficiles (pluie battante, poussières fortes), des mesures de protection supplémentaires sont recommandées.

Oui. Des solutions sur mesure sont possibles afin de répondre aux exigences spécifiques de dimensions et de configuration.

Vérifier les connexions et le câblage afin d’identifier la zone de défaut. Réparer ou remplacer les composants endommagés ou desserrés si nécessaire.

Chaque armoire est fabriquée en acier laminé à froid de haute qualité et produite en conformité avec des normes internationales et nationales. Des contrôles de matériaux, inspections en cours de production et essais finaux sont réalisés avant expédition.

Oui. L’armoire prend en charge diverses configurations de puissance, avec un circuit principal pouvant atteindre 400 A, adapté à la majorité des applications nécessitant une puissance élevée.

Les délais dépendent du niveau de personnalisation. En moyenne, environ sept jours ouvrés sont nécessaires pour réaliser une configuration sur mesure.

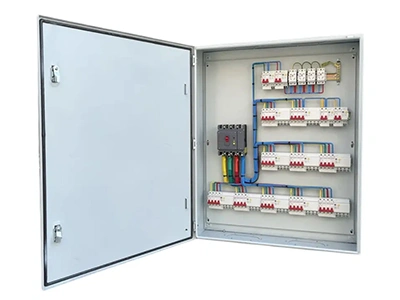

L’armoire basse tension AC est largement utilisée dans les entreprises industrielles, les bâtiments commerciaux et les ensembles résidentiels pour les systèmes de distribution basse tension.

L’armoire assure une protection multi-niveaux. Elle est construite en acier de haute qualité offrant une excellente résistance mécanique et une performance de protection efficace contre les chocs externes et l’intrusion de poussières, garantissant un fonctionnement sûr des composants électriques.

Le pupitre peut être réalisé en acier inoxydable 304 ou en acier laminé à froid de haute qualité, tous deux bénéficiant d’un traitement anticorrosion strict. Cela assure une excellente résistance à la corrosion et une performance durable même dans des environnements industriels exigeants.

Certains modèles atteignent un degré de protection IP54 ou supérieur, empêchant efficacement l’intrusion de poussières et résistant aux projections d’eau, garantissant un fonctionnement fiable des composants électriques en environnement poussiéreux ou humide.

L’agencement interne est spacieux et structuré, avec des positions de montage standardisées compatibles avec des marques internationales telles que Siemens ou Schneider, répondant à diverses exigences d’installation et de câblage.

Oui. Des services de personnalisation complets sont disponibles, permettant de définir les dimensions, l’agencement interne et les modules fonctionnels selon les besoins de l’application.

Oui. Des dimensions spécifiques peuvent être réalisées, avec une taille minimale de 100×80×50 mm. La personnalisation n’affecte pas les performances d’étanchéité, car la structure de joint continue d’utiliser le joint en mousse polyuréthane. Le couvercle et le corps sont ajustés avec précision afin de maintenir l’indice IP56 et de préserver la conformité de certification.

L’acier inoxydable 316 est recommandé. Il contient du molybdène, améliorant significativement la résistance à la corrosion ionique chlorée, ce qui assure une durée de service plus longue en environnements marins ou à forte salinité.

L’acier inoxydable 316 est recommandé. Il contient du molybdène, améliorant significativement la résistance à la corrosion ionique chlorée, ce qui assure une durée de service plus longue en environnements marins ou à forte salinité.

L’armoire de distribution XGL est conçue pour répondre aux besoins en puissance d’équipements de grande taille. Son circuit principal est prévu pour une tension de 380 V AC, avec un courant maximal de 1 250 A, ce qui la rend adaptée aux paramètres des réseaux de distribution basse tension en centrale et permet de maintenir un fonctionnement stable des installations.

Oui. Elle permet la coordination de plusieurs armoires. Avant la fabrication, il est nécessaire de définir la logique de commande, les interfaces de communication et les configurations de câblage, afin de prévoir correctement la répartition des bornes et des circuits.

Pour l’éclairage de couloirs, on utilisera un tableau JXF standard (jusqu’à 250 A). Pour les circuits de climatisation, il est recommandé de choisir un modèle JXF encastré de calibre légèrement supérieur, conçu pour une alimentation indépendante dans des volumes résidentiels restreints.

Il est recommandé de maintenir le courant total en dessous de 80 % de la valeur nominale ; par exemple, limiter un tableau de 250 A à environ 200 A. Il convient également d’équilibrer les charges entre les circuits, d’éviter les surcharges et de contrôler les courants chaque mois, afin de ne pas faire fonctionner le tableau en pleine charge sur de longues périodes.

Le choix du matériau dépend de l’environnement de fonctionnement et du budget. Dans les environnements sévères tels que les zones côtières, l’inox 316L est recommandé pour sa résistance supérieure à la corrosion et sa longue durée de vie. Pour les installations intérieures, l’acier doux thermolaqué est généralement suffisant et plus économique.

Les matériaux disponibles incluent l’acier carbone, l’inox 201, l’inox 304, l’inox 316 et l’aluminium. Chaque matériau offre un niveau différent de durabilité et de résistance à la corrosion, permettant une sélection selon les contraintes environnementales et les exigences d’exploitation.

Le tableau basse tension MNS peut être configuré en exploitation simple face ou double face. Chaque tableau est divisé en trois compartiments : compartiment des barres principales, compartiment électrique et compartiment de câblage (comme illustré ci-dessous).

Pour prévenir les arcs électriques et les courts-circuits, une plaque fonctionnelle en polyuréthane ignifugé haute densité ou une cloison galvanisée est installée entre le compartiment des barres principales et le compartiment électrique, assurant la sécurité d’exploitation.
Entre les tiroirs, des cloisons métalliques galvanisées avec ouvertures de ventilation assurent l’isolation et réduisent les interférences entre circuits. Des composants plastiques haute performance, sans halogène, avec indice CTI300 supportent les parties actives, améliorant la sécurité électrique.
L’armoire est équipée d’un système de mise à la terre PE indépendant et d’un conducteur neutre N traversant l’ensemble de l’équipement, permettant à chaque circuit de se raccorder localement au PE ou au N. Le châssis est fixé par vis auto-taraudeuses garantissant une fiabilité élevée de la mise à la terre.

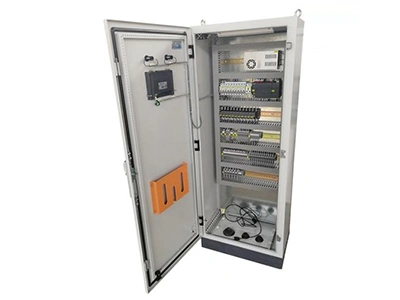

Oui. Les panneaux de commande PLC sont conçues pour collecter différents signaux de capteurs tout en pilotant des équipements tels que moteurs, vannes ou commutateurs. Cela permet d’assurer à la fois l’acquisition des données et le contrôle des équipements tout au long du processus de production.

Les panneaux PLC intègrent des protections contre les surcharges, les courts-circuits et les pertes de phase. Ces fonctions permettent une réaction rapide en cas de défaut, limitant les risques de dommages aux équipements et contribuant à maintenir la continuité de fonctionnement.

Les panneaux VFD offrent plusieurs protections, notamment contre les surtensions et sous-tensions d’entrée, les micro-coupures, la perte de phase, les courts-circuits en sortie, les surcharges, la surchauffe du système ainsi que le blocage ou le survitesse des moteurs à aimants permanents. Ces mesures contribuent à limiter les risques de dommages dus à des défauts électriques ou mécaniques et à maintenir des conditions de fonctionnement maîtrisées du moteur.

CABA Electric propose des solutions logicielles pour les systèmes de contrôle automatique basés sur des automates programmables (PLC), des environnements Windows et d’autres plateformes logicielles spécialisées. Ces prestations incluent la conception des programmes et la création d’interfaces de configuration afin d’aider les clients à exploiter et à piloter leurs systèmes. Des ressources complémentaires, telles que des vidéos pédagogiques, peuvent être fournies sur demande pour l’accompagnement et la formation.
