Coffrets & Armoires Électriques
Série CBBOX

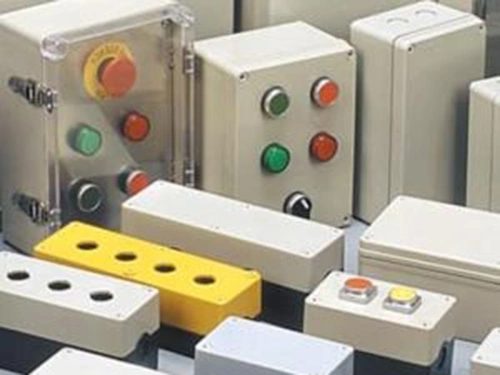

Boîte de Jonction ABS/PC
Fabriquée à partir d’un composite ABS (acrylonitrile butadiène styrène) et PC (polycarbonate), cette boîte de jonction combine les avantages des deux matériaux : haute résistance mécanique, résistance aux intempéries, résistance aux chocs et excellente isolation électrique. Ces caractéristiques la rendent adaptée à un large éventail d’environnements industriels et commerciaux.
Formulaire de demande
Caractéristiques principales :
- Large choix de dimensions : disponible dans de multiples formats pour répondre aux besoins d’espace d’installation et de disposition des composants, allant des petites connexions électroniques aux systèmes de commande industriels.
- Indice de protection : IP65, assurant une protection efficace contre la pénétration de poussières et d’eau.
- Options d’ouverture : orientations d’ouverture flexibles, incluant des configurations à ouverture latérale ou supérieure.
- Fonction de puissance : la boîte ne réalise pas de conversion électrique ; elle sert d’enveloppe de protection pour les connexions et câblages
Options de persionnalisation :
- Dimensions : au-delà des modèles standard, des dimensions spécifiques peuvent être réalisées afin de s’adapter à l’espace disponible et aux exigences d’application.
- Coloris : le coloris standard est le gris, mais d’autres couleurs (par exemple le blanc) peuvent être demandées pour des raisons esthétiques ou d’identification.
- Structure interne : les plateaux de montage, rails, points de fixation et découpes peuvent être configurés selon les besoins de câblage et d’installation du client.
- Indice de protection : pour des environnements sévères, la boîte peut être conçue avec un indice supérieur à IP65 afin d’assurer un fonctionnement fiable dans des conditions extrêmes.
Spécifications techniques
| Série Modèle | Modèle | Spécifications (L × H × P) (mm) | Conditionnement (pièces/boîte) |
| 060 Series | | 80×80×60 (couvercle gris) | 180 |
| 070 Series | | 80×110×70 (couvercle gris) | 100 |
| | 80×130×70 (couvercle gris) | 100 | |
| | 80×180×70 (couvercle gris) | 50 | |
| | 80×250×70 (couvercle gris) | 50 | |
| | 80×110×70 (couvercle transparent) | 100 | |
| | 80×130×70 (couvercle transparent) | 100 | |
| | 80×180×70 (couvercle transparent) | 50 | |
| | 80×250×70 (couvercle transparent) | 50 | |
| 075 Series | | 100×100×75 (couvercle gris) | 100 |
| | 125×125×75 (couvercle gris) | 80 | |
| | 125×175×75 (couvercle gris) | 60 | |
| | 100×100×75 (couvercle transparent) | 100 | |
| | 125×125×75 (couvercle transparent) | 80 | |
| | 125×175×75 (couvercle transparent) | 60 | |
| 095 Series | | 140×170×95 (couvercle gris) | 60 |
| | 140×230×95 (couvercle gris) | 40 | |
| | 140×170×95 (couvercle transparent) | 60 | |
| | 140×230×95 (couvercle transparent) | 40 | |
| 100 Series | | 125×125×100 (couvercle gris) | 48 |
| | 125×175×100 (couvercle gris) | 30 | |
| | 150×200×100 (couvercle gris) | 40 | |
| | 150×250×100 (couvercle gris) | 32 | |
| | 200×200×100 (couvercle gris) | 30 | |
| | 150×200×100 (couvercle transparent) | 40 | |
| | 150×250×100 (couvercle transparent) | 32 | |
| | 200×200×100 (couvercle transparent) | 30 | |
| 130 Series | | 190×280×130 (couvercle gris) | 20 |
| | 280×280×130 (couvercle gris) | 12 | |
| | 280×380×130 (couvercle gris) | 10 | |
| | 220×340×130 (couvercle gris) | 10 | |
| | 190×380×130 (couvercle gris) | 18 | |
| | 200×200×130 (couvercle gris) | 30 | |
| | 150×250×130 (couvercle gris) | 24 | |
| CB-AGS-152013 | 150×200×130 (couvercle gris) | 36 | |
| | 190×280×130 (couvercle transparent) | 20 | |
| | 280×280×130 (couvercle transparent) | 12 | |
| | 280×380×130 (couvercle transparent) | 10 | |
| | 220×340×130 (couvercle transparent) | 10 | |
| | 190×380×130 (couvercle transparent) | 18 | |
| | 200×200×130 (couvercle transparent) | 30 | |
| | 150×250×130 (couvercle transparent) | 24 | |
| | 150×200×130 (couvercle transparent) | 36 |
