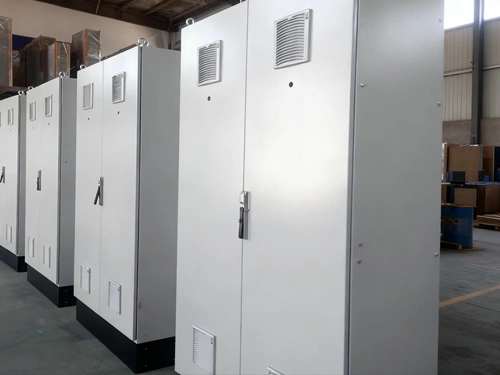

Armoires de Commande (Acier 5 Pliages)
  • Armoires de Commande (Acier 5 Pliages)
  • Armoires de Commande (Acier 5 Pliages)
  • Armoires de Commande (Acier 5 Pliages)
  • Armoires de Commande (Acier 5 Pliages)

Coffrets & Armoires Électriques

Série CBES

Armoires de Commande (Acier 5 Pliages)

Certifications : CE, ISO, IP65, certification de résistance à la corrosion, ARH

Formulaire de demande
Caractéristiques principales :
  • La plaque de montage est en acier galvanisé de 2,5 mm, avec des bords pliés en U de 20 mm des deux côtés afin d’augmenter la rigidité et de faciliter la manutention.
  • La plaque de montage est équipée de glissières plastiques, permettant une insertion par l’avant le long des rails de guidage pour une installation rapide. Le panneau arrière utilise une fixation par vis, ce qui facilite le montage et le démontage, et peut être conçu avec un accès par porte avant et arrière si nécessaire.
  • La face interne de la porte comporte un renfort en tube carré galvanisé pour augmenter la rigidité et supporter les profilés de fixation des composants électriques.
  • La porte utilise un joint d’étanchéité en mousse de polyuréthane combiné à un profil d’égouttage, empêchant efficacement l’humidité et la poussière de pénétrer dans l’armoire et maintenant le degré de protection nominal.
  • La porte de l’armoire est équipée de charnières porteuses et d’un système de verrouillage trois points (haut, milieu, bas) avec ouverture réversible gauche/droite, offrant un angle d’ouverture de 130°.
  • Le bas de l’armoire comprend trois plaques d’entrée de câbles interchangeables, permettant de modifier facilement l’emplacement des arrivées et le cheminement des câbles. Un système standard de trous modulaires simplifie l’installation des accessoires et des composants internes.
  • L’intérieur est équipé d’un luminaire, d’une pochette à documents, d’un ventilateur et d’un filtre, permettant un rangement organisé de la documentation et une ventilation efficace de l’armoire.
  • L’armoire comprend des traverses (montants) de montage et des profilés d’installation de porte pour un montage flexible des composants. Des configurations optionnelles incluent double plaque de montage, socle fixe ou mobile, offrant une plus grande flexibilité d’installation.

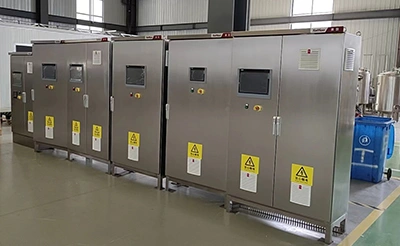

Applications

L’armoire est largement utilisée dans de nombreux secteurs, notamment:

  • Industrie manufacturière : Daptée au contrôle des lignes de production et à la gestion des équipements dans les secteurs automobile, mécanique et électronique.

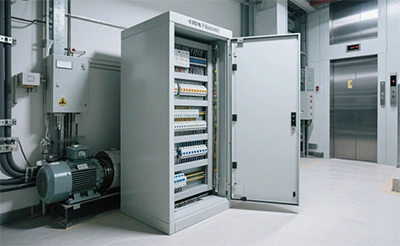

  • Secteur du bâtiment : Utilisée dans les systèmes d’automatisation du bâtiment et les systèmes de commande d’ascenseurs.

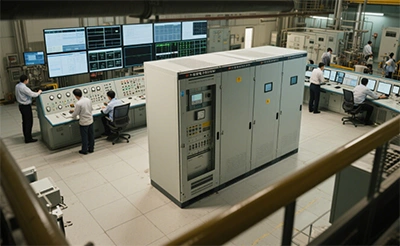

  • Secteur de l’énergie : Utilisée dans les systèmes électriques, stations de traitement des eaux et applications de commande et gestion dans la pétrochimie.
Applications
Applications
Applications

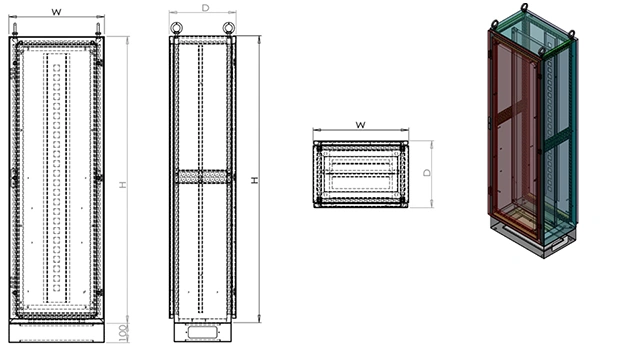

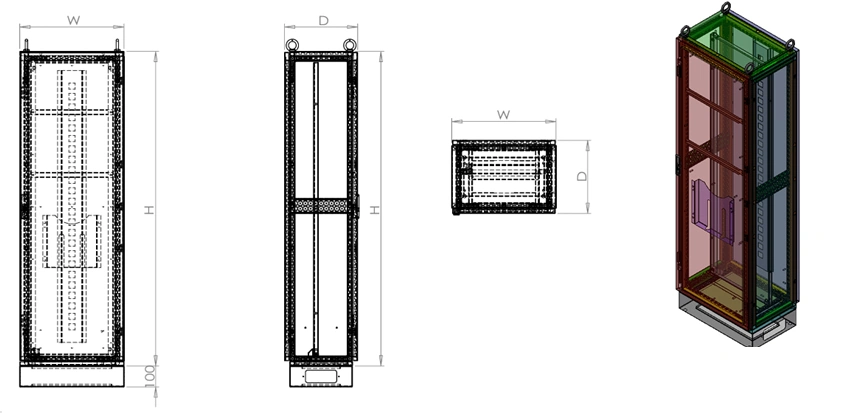

Spécifications techniques
Armoires de Commande (Acier 5 Pliages)
Modèle Dimensions (mm) Modèle Dimensions (mm)
H l P H l P
CBES 10060 30 1000 600 300 CBES 18080 30 1800 800 300
CBES 10060 40 1000 600 400 CBES 18080 40 1800 800 400
CBES 10080 30 1000 800 300 CBES 18080 50 1800 800 500
CBES 10080 40 1000 800 400 CBES 18080 60 1800 800 600
CBES 12080 30 1200 800 300 CBES 180100 40 1800 1000 400
CBES 12080 40 1200 800 400 CBES 180100 50 1800 1000 500
CBES 120100 30 1200 1000 300 CBES 180100 60 1800 100 600
CBES 120100 40 1200 1000 400 CBES 180100 80 1800 1000 800
CBES 120120 30 1200 1200 300 CBES 180120 40 1800 1200 400
CBES 120120 40 1200 1200 400 CBES 180120 50 1800 1200 500
CBES 14060 30 1400 600 300 CBES 180120 60 1800 1200 600
CBES 14060 40 1400 600 400 CBES 180120 80 1800 1200 800
CBES 14080 30 1400 800 300 CBES 20060 30 2000 600 300
CBES 14080 40 1400 800 400 CBES 20060 40 2000 600 400
CBES 140100 30 1400 1000 300 CBES 20060 50 2000 600 500
CBES 140100 40 1400 1000 400 CBES 20060 60 2000 600 600
CBES 140120 30 1400 1200 300 CBES 20080 30 2000 800 300
CBES 140120 40 1400 1200 400 CBES 20080 40 2000 800 400
CBES 16060 30 1600 600 300 CBES 20080 50 2000 800 500
CBES 16060 40 1600 600 400 CBES 20080 60 2000 800 600
CBES 16080 30 1600 800 300 CBES 20080 80 2000 800 800
CBES 16080 40 1600 800 400 CBES 200100 30 2000 1000 300
CBES 160100 30 1600 1000 300 CBES 200100 40 2000 1000 400
CBES 160100 40 1600 1000 400 CBES 200100 50 2000 1000 500
CBES 160120 30 1600 1200 300 CBES 200100 60 2000 100 600
CBES 160120 40 1600 1200 400 CBES 200100 80 2000 1000 800
CBES 18060 30 1800 600 300 CBES 200120 40 2000 1200 400
CBES 18060 40 1800 600 400 CBES 200120 50 2000 1200 500
CBES 18060 50 1800 600 500 CBES 200120 60 2000 1200 600
CBES 18060 60 1800 600 600 CBES 200120 80 2000 1200 800

Les dimensions ci-dessus sont des tailles standard de référence. Pour des armoires hors standard ou spéciales, la fabrication peut être adaptée aux spécifications du client.

Configuration standard :
  • Une plaque de montage galvanisée
  • Deux profilés de fixation de porte
  • Une pochette à documents
  • Deux montants verticaux de montage
  • Une porte avant simple avec panneau arrière
  • Traitement de surface : phosphatation et peinture poudre, coloris RAL7032 / RAL7035 (gris informatique / blanc)
  • Matériau : acier carbone Q235 (inox en option)
  • Épaisseur de porte : 2,0 mm
  • Épaisseur du corps : 1,5 mm
  • Épaisseur de la plaque de montage galvanisée : 2,5 mm
  • Indice de protection : IP56
  • Option matériau : inox disponible
Fin de course Fin de course

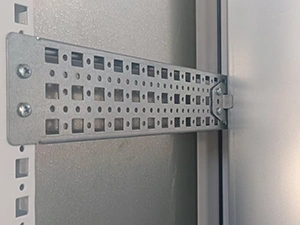

Montant verticaux de montage Montant verticaux de montage
Pochettz à documents Pochettz à documents
Conducteur de mise à la terre de la porte Conducteur de mise à la terre de la porte
Produits
Solutions pour les Secteurs Tertiaire & Industriel
Armoires de Distribution Électrique
Armoires de Distribution Électrique
Panneaux de Contrôle Industriels
Panneaux de Contrôle Industriels
Armoires de Stockage d’Énergie
Armoires de Stockage d’Énergie
Discover Our Produits

Oui. L’intérieur est conçu avec des trous de montage modulaires, et la disposition des montants, montants verticaux et traverses offre des chemins de câbles clairs et des ouvertures modulaires, ce qui rend l’installation des équipements pratique.

La porte peut généralement s’ouvrir jusqu’à 130°, ce qui facilite l’exploitation et la maintenance des équipements internes.

Les matériaux disponibles incluent l’acier carbone et l’acier inoxydable. Les armoires en acier carbone sont revêtues par peinture poudre après traitement de phosphatation, tandis que les armoires en inox reçoivent une finition brossée.

Oui. Les options de personnalisation incluent différents types d’ouverture de porte, les dimensions et la configuration interne, par exemple portes double peau ou porte extérieure avec vitrage en verre trempé.
