Coffrets & Armoires Électriques

Série CBAK

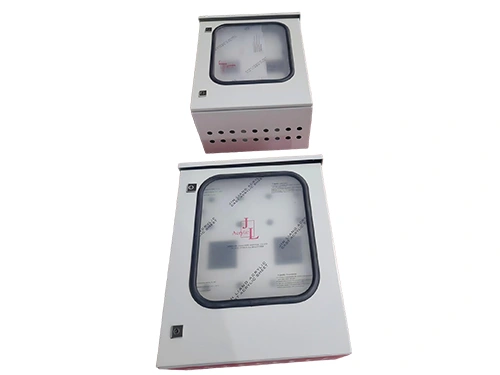

Coffret Mural

  • La conception murale permet d’économiser l’espace au sol et convient particulièrement aux environnements d’installation compacts.
  • Réalisé en acier laminé à froid, le coffret offre une protection IP65 contre la poussière et l’eau tout en maintenant une dissipation thermique efficace pour des environnements variés.
  • La structure interne modulaire permet d’ajuster les supports, et la fenêtre de visualisation transparente facilite la surveillance des équipements et la maintenance simple du câblage.
Spécifications techniques
Modèle Dimensions (mm)
H l P
CBAK7040 20 700 400 200
CBAK7050 20 700 500 200
CBAK8050 20 800 500 200
CBAK8060 20 800 600 200
CBAK8050 25 800 500 250
CBAK8060 25 800 600 250
CBAK8050 30 800 500 300
CBAK8060 30 800 600 300
CBAK9050 25 900 500 250
CBAK9060 25 900 600 250
CBAK9050 30 900 500 300
CBAK9060 30 900 600 300
CBAK10060 30 1000 600 300
CBAK10070 30 1000 700 300
CBAK12070 30 1200 700 300
CBAK12080 30 1200 800 300
CBAK12090 30 1200 900 300
Détails de fabrication :
  • La face interne de la porte est équipée de profilés de fixation soudés et de trous pré-percés compatibles avec des fixations M4, facilitant l’installation.
  • Le joint en mousse de polyuréthane assure des performances d’étanchéité fiables.
  • La porte utilise des charnières à goupilles et s’ouvre jusqu’à 110°, pour un accès aisé.
  • Les bords rainurés du coffret empêchent la pénétration de poussière et d’eau et travaillent en combinaison avec le joint pour former une fermeture étanche.
  • Le panneau arrière comprend des trous de fixation pré-percés et des équerres de montage mural pour une installation simple et sécurisée.
  • La porte peut être montée avec ouverture à gauche ou à droite, offrant une flexibilité lors de l’installation sur site.
  • Coloris (en option) : RAL7032 et RAL7035.
  • Matériau : acier laminé à froid, inox 304/316 en option.
  • Épaisseurs : porte 1,5–2,0 mm, corps 1,2–1,5 mm, plaque de montage 2,5 mm (galvanisée).
Configuration standard :
  • Une plaque de montage
  • Deux profilés de fixation de porte
  • Un jeu d’équerres de fixation murale
  • Plaque passe-câbles en partie basse
  • Conditionnement de protection standard
