Panneau de Commande de Moteurs

Chaque solution est adaptée aux besoins du client, en conciliant budget, niveau de performance et complexité de commande afin de proposer une configuration optimale.

Formulaire de demande

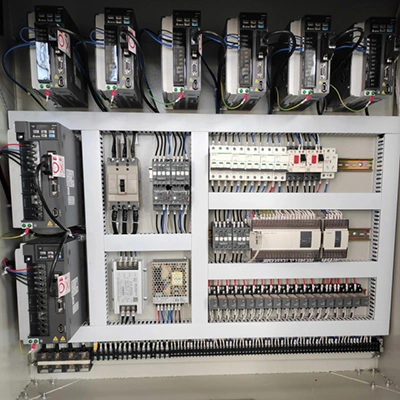

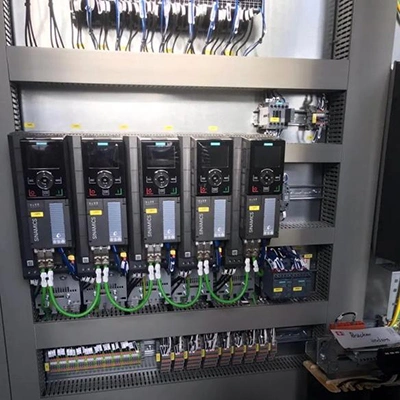

Ces panneaux de commande de moteurs fonctionnent à une fréquence de 50 Hz, avec une alimentation en courant alternatif triphasé 380 V ou 220 V, et prennent en charge des servomoteurs de 0,55 kW à 30 kW pour le démarrage et le fonctionnement des moteurs. Le panneau affiche le courant et la fréquence de fonctionnement du moteur, fournit une sortie de signal standard 4–20 mA et intègre en standard une interface de communication RS485. Des interfaces optionnelles telles que DP, CanOpen ou des cartes de bus Ethernet industriel peuvent être ajoutées pour une intégration fluide aux réseaux industriels et aux systèmes informatiques.

• Conception rationnelle : La partie inférieure de l’armoire est positionnée 100 mm au-dessus de la base et peut être équipée, selon les besoins, de plaques de fermeture. Celles-ci sont divisées en parties avant et arrière, chacune disposant d’ouvertures de câbles de 200 mm × 100 mm situées à proximité des goulottes de câblage. Les plaques de fermeture sont réalisées en tôle d’acier de 2,0 mm d’épaisseur.
• Implantation optimisée : Des goulottes de câblage verticales sont installées de chaque côté de l’armoire, le long des panneaux latéraux, afin d’optimiser l’utilisation de l’espace et de répondre aux exigences de compatibilité électromagnétique (CEM).
• Câblage normalisé : Le câblage interne est réalisé strictement selon les schémas électriques, avec des conducteurs en cuivre souple conformes aux normes de câblage. Selon les besoins du projet, les goulottes peuvent être en PVC écoresponsable, en PPO sans halogène, en PC/ABS sans halogène ou en matériaux métalliques tels que l’acier ou l’aluminium.
• Sécurité renforcée : Des bornes distinctes pour le neutre et la terre assurent une mise à la terre fiable. En fonction du poids des variateurs ou des entraînements, des supports métalliques spécifiques sont utilisés pour garantir un soutien horizontal ou un montage sécurisé.
• Niveau de protection élevé : Des ventilateurs de refroidissement sont installés au centre de la partie supérieure ainsi qu’en partie haute des portes avant et arrière, équipés de filtres ou de filtres en mousse. Un luminaire commandé par l’ouverture de la porte est installé en partie supérieure avant. Des systèmes à surpression et des unités de climatisation externes peuvent être ajoutés en option selon les conditions environnementales.
• Utilisation conviviale : Des portes avant et arrière peuvent être installées. La porte avant peut intégrer une vitre de visualisation permettant de surveiller le fonctionnement des équipements internes tout en conservant un aspect soigné et le niveau de protection de l’armoire. La porte arrière adopte une conception à double ouverture afin de faciliter l’accès et les opérations de maintenance.
