Armoires de Distribution Électrique

Série XGL

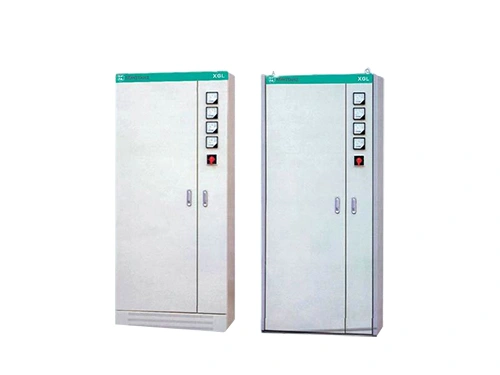

Tableau de Commande Électrique

• Tension assignée du circuit principal : AC 380 V
• Tension assignée du circuit auxiliaire : AC 220 / 380 V
• Fréquence assignée : 50–60 Hz
• Tension assignée d’isolement : 660 V
• Courant assigné : ≤ 1250 A

Formulaire de demande

Le tableau de commande électrique XGL est destiné aux centrales électriques, aux entreprises industrielles et aux immeubles de grande hauteur. Il convient aux systèmes de distribution basse tension en AC 50 Hz, avec une tension assignée de 380 V ou 660 V et un courant nominal jusqu’à 1250 A. Le tableau peut être configuré en systèmes triphasés trois fils, quatre fils ou cinq fils, pour l’alimentation des équipements d’éclairage et des moteurs. Il peut également être utilisé pour le contrôle des moteurs à cage et à rotor bobiné dans les systèmes de commande basse tension.
Ce tableau de commande se distingue par des schémas de distribution flexibles, des combinaisons modulaires, une forte praticité et une structure innovante, ce qui le rend adapté à diverses applications industrielles et tertiaires.

Corformes aux normes IEC 61439-1: 2020 et GB 7251.1—2023.

• La température de l’air ambiant ne doit pas dépasser +40 °C, ne doit pas être inférieure à −10 °C et la température moyenne sur 24 heures ne doit pas dépasser +35 °C.
• L’altitude du site d’installation ne doit pas dépasser 2000 m.
• L’air ambiant doit être propre. L’humidité relative ne doit pas dépasser 50 % à la température maximale de +40 °C ; une humidité plus élevée est admissible à une température plus basse, par exemple 90 % à +20 °C. Une condensation modérée due aux variations de température est acceptable.
