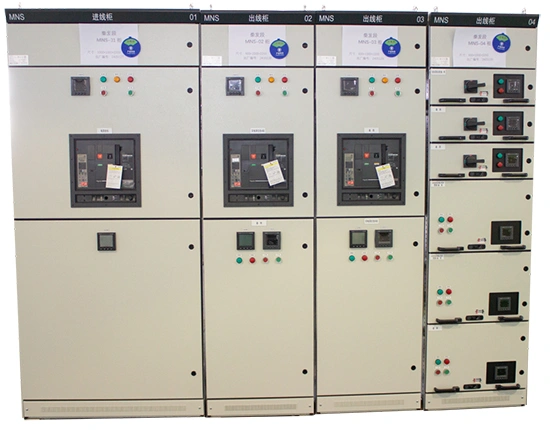

Les tableaux basse tension MNS sont constitués d’unités modulaires standardisées. Chaque tiroir est équipé d’un système de verrouillage mécanique fiable garantissant un fonctionnement sûr et fiable. Ces tableaux conviennent aux systèmes d’alimentation AC 50/60 Hz, pour des tensions assignées de service de 400 V ou 660 V et des courants nominaux jusqu’à 4000 A, en configuration triphasée à cinq conducteurs. Ils sont largement utilisés dans les centrales électriques, postes de transformation, sites industriels et miniers, bâtiments commerciaux, hôtels, aéroports, ports et centres de communication, pour la production, la transmission, la distribution et le contrôle des équipements consommateurs d’énergie. Des armoires de compensation peuvent également être raccordées à la barre principale pour la compensation de puissance réactive.
Conforme à GB7251.1 et IEC60439.
| Catégorie de surtension | IV III | |
| Degré de pollution | 3 | |
| Tension assignée d’utilisation (Ue) (V) | 400/660 | |
| Tension assignée d’isolement (Ui) (V) | 660/1000 | |
| Fréquence assignée (Hz) | 50 (60) | |
| Barre horizontale | Courant assigné | ≤4000 A |
| Courant assigné de tenue au court-circuit (Icw) (kA) | 50, 65, 80 (valeur efficace 1 s) | |
| Courant assigné de crête (Ipk) (kA) | 105, 140, 176 (valeur maximale 0,1 s) | |
| Barre verticale | Courant maximal d’exploitation assigné | ≤1000 A |
| Courant assigné de tenue au court-circuit | 50 kA | |
| Courant assigné de crête | 105 kA | |
| Indice de protection de l’enveloppe | IP30, IP43 (sur demande) | |
CABA a démarré son activité en 2005 avec l’objectif clair de produire des enveloppes électriques et armoires de commande fiables et durables pour les clients industriels. Aujourd’hui, l’entreprise propose une gamme complète d’enveloppes électriques, de tableaux de distribution, de tableaux de commande pour l’automatisation industrielle et d’armoires de stockage d’énergie, conçus sur la base de plus de deux décennies d’expérience, de savoir-faire en ingénierie et d’une réelle exigence de qualité.
Le tableau basse tension MNS peut être configuré en exploitation simple face ou double face. Chaque tableau est divisé en trois compartiments : compartiment des barres principales, compartiment électrique et compartiment de câblage (comme illustré ci-dessous).
Pour prévenir les arcs électriques et les courts-circuits, une plaque fonctionnelle en polyuréthane ignifugé haute densité ou une cloison galvanisée est installée entre le compartiment des barres principales et le compartiment électrique, assurant la sécurité d’exploitation.
Entre les tiroirs, des cloisons métalliques galvanisées avec ouvertures de ventilation assurent l’isolation et réduisent les interférences entre circuits. Des composants plastiques haute performance, sans halogène, avec indice CTI300 supportent les parties actives, améliorant la sécurité électrique.
L’armoire est équipée d’un système de mise à la terre PE indépendant et d’un conducteur neutre N traversant l’ensemble de l’équipement, permettant à chaque circuit de se raccorder localement au PE ou au N. Le châssis est fixé par vis auto-taraudeuses garantissant une fiabilité élevée de la mise à la terre.
