Armoires de Distribution Électrique

Série GGD

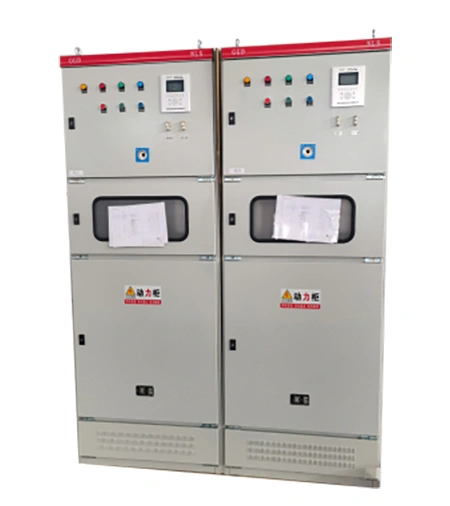

Tableau Basse Tension (Appareillage Fixe)

Les armoires basse tension GGD conviennent aux postes de transformation, centrales électriques et sites industriels ou miniers utilisant du courant AC 50 Hz, avec une tension assignée de 380 V et un courant nominal de 1000 à 3150 A. Elles sont utilisées dans les systèmes de distribution pour la conversion, la distribution et le contrôle de l’énergie destinée aux équipements de puissance, d’éclairage et de distribution.

Les armoires GGD ont été conçues selon les exigences du Ministère de l’Énergie, des grands utilisateurs et des bureaux d’études, selon les principes de sécurité, d’économie, de rationalité et de fiabilité. Elles offrent une grande capacité de coupure, une excellente tenue thermique et dynamique, une configuration électrique flexible, un assemblage modulable, une forte praticité et une structure moderne avec un degré de protection élevé. Elles peuvent remplacer les ensembles basse tension conventionnels.

GB7251.1, IEC60439

• Le tableau de distribution basse tension AC GGD adopte une conception d’armoire universelle. Son châssis est partiellement soudé et assemblé à l’aide de profilés en acier 8MF à froid, avec des trous de montage de module 20, garantissant un haut niveau de standardisation et de compatibilité.
• Le tableau GGD est conçu avec une dissipation thermique optimisée. Des fentes de ventilation sont disposées en partie supérieure et inférieure. Lorsque les composants électriques internes génèrent de la chaleur, l’air chaud monte et s’échappe par les évents supérieurs tandis que l’air frais entre par les évents inférieurs, formant une convection naturelle assurant un refroidissement efficace.
• La structure extérieure de l’armoire suit les principes du design industriel moderne, avec une division dimensionnelle basée sur le nombre d’or, obtenant une apparence élégante et raffinée.
• Le couvercle supérieur peut être retiré si nécessaire pour faciliter l’installation et le réglage de la barre principale sur site. Des anneaux de levage sont intégrés aux quatre coins pour faciliter la manutention et le transport.
• Le degré de protection du tableau est IP30. L’utilisateur peut choisir entre IP20 et IP40 selon les exigences environnementales.

• Altitude ne dépassant pas 2000 m.
• Température de l’air ambiant ne dépassant pas +40 °C et non inférieure à –10 °C ; température moyenne sur 24 h ne dépassant pas +35 °C.
• Conditions atmosphériques : air propre, humidité relative ne dépassant pas 50 % à +40 °C ; une humidité plus élevée est autorisée à plus basse température (ex. 90 % à +20 °C).
• Les sites d’installation doivent être exempts de risque d’incendie ou d’explosion, de pollution sévère, de corrosion chimique ou de fortes vibrations.
• L’inclinaison d’installation par rapport au plan vertical ne doit pas dépasser 5°.
• Plage de transport et de stockage : –25 °C à +55 °C, avec température de courte durée (≤ 24 h) pouvant atteindre +65 °C.

Si les conditions ci-dessus ne peuvent pas être remplies, le client doit le préciser lors de la commande pour consultation ultérieure.
